簡介

MQS型油罐自動切水器是我公司根據目前石化行業儲罐切水的需要，在原有技術基礎上設計的新一代產品，本產品具有排水量大、排水含油量小，回油速度快、抗腐蝕能力強，且設計合理、結構簡單、使用方便、安全可靠等特點。本產品在石油、化工行業中使用取代了油罐人工切水的方式，實現了自動切水，解決了人工切水跑油的問題，并減少油品浪費和降低了環境污染。使用本產品還大大減輕了操作工的勞動強度和人工切水時出現的硫化氫中毒現象。因此推廣使用本產品滿足了石化系統排放暗溝化、管道化的要求，避免無序排放，改善生態環境，符合當前國家的環保要求。

工作原理

自動切水器運用阿基米德定律、杠桿原理和充滿液體的容器內部壓力均勻的原理，依靠浮球在油水介質中的浮力差，使浮球上下運動，并通過力的增大放大機構將浮子獲得的浮力差加以放大，以此作為動力控制排水閥的開啟，達到切水和封油的目的，從而達到自動切水。

自動切水器采用無背壓的特殊設計結構，使閥門的啟閉更加靈活，還可以根據用戶的需要實現系統的遠程自動監控，使罐區切水管理自動化。在寒冷地區，切水器底部水層易冰凍的工況下本設備可外包夾套伴溫確保切水正常進行。

技術參數

1、工作壓力：≤0.2MPa

2、工作溫度： 0℃—80℃

3、公稱切水量：5m³/h、10m³/h、15m³/h、20m³/h、30m³/h、60m³/h

4、切水含油量：≤80ppm

5、工作介質：A型輕質油、B型原油或重質油

6、適用介質密度：≤960kg/m3

7、蒸汽壓力：0.1MPa≤P≤1.0MPa

8、材質:304、Q235

技術特征

1、完美的運用了阿基米德定律和杠桿的放大原理，將油水密度差產生的浮力差巧妙地轉化為動力，實現了不需要能源就能自動切水；

2、油和水進入切水器后可自動分離，余油能快速回流到油罐，當切水器內水位達到一定高度時，閥芯開啟排水，水位降到一定高度時，閥芯自動關閉；

3、切水結束后，切水器內始終保持有一定高度的水位，形成自動水封；切水閥（脫水閥）實行兩次密封，確保無油品外泄；

4、本產品采用無背壓的無壓閥，杠桿首先帶動針閥移動，使閥芯內外壓力一致，杠桿繼續移動，針閥和閥芯很靈活地一起開始切水，大罐進出油時能正常切水；

5、自動切水器底部設有排污閥，清洗切水器不需要拆開切水器，清洗一個切水器只需要十分鐘即可完成；

6、自動切水器排水口可四周任意擺放，有360°的排水方向可供選擇；

7、體積小，對罐底基礎較低的儲罐適應性強；

8、根據用戶特殊要求定做，滿足不同工況下的切水要求。

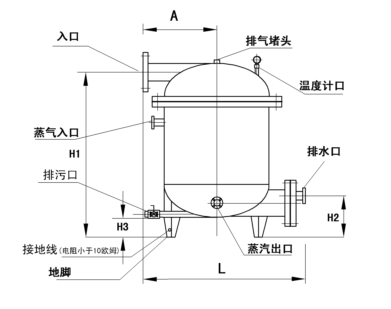

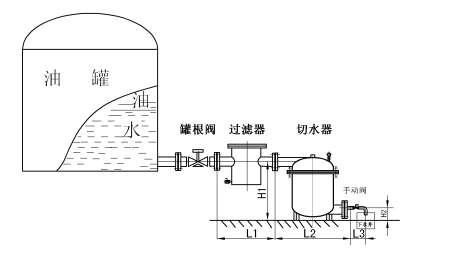

示意圖
