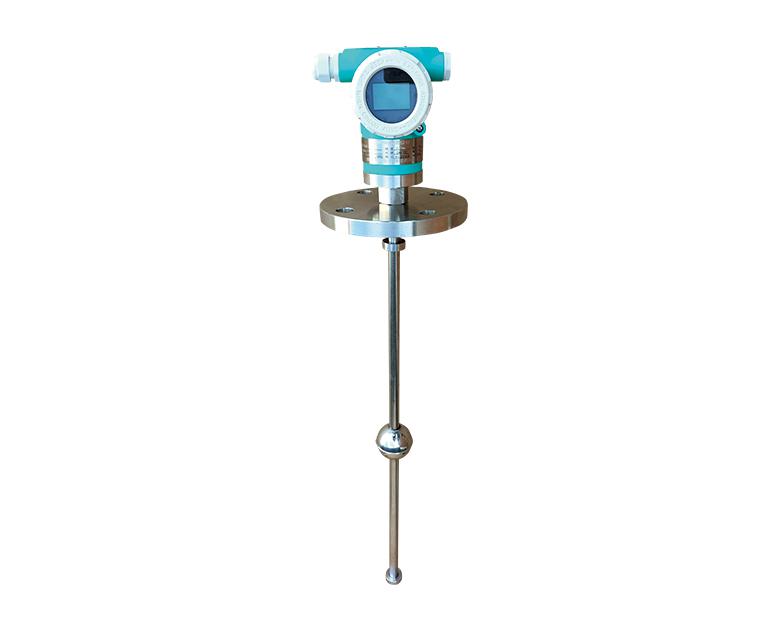

UMC磁致伸縮液位傳感器主要由磁致伸縮線（波導絲）、測桿、電子倉和套在測桿上的非接觸浮球（內有永久磁鐵）組成。當傳感器工作時，電子倉內的電路產生一“起始脈沖”，此起始脈沖沿波導絲以恒速傳輸，同時產生一個沿著波導絲跟隨脈沖前進的旋轉磁場，當該磁場與浮子的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動。這一扭動被安裝在電子倉內的檢測機構感知并轉換成相應的“終止脈沖”，通過計算“起始脈沖”與相應的“終止脈沖”之間的時間差t1、t2、t3，即可精確測出其位移量，進而精確得到液位值。

二線制疊加HART協議通信及標準MODBUS RTU通信等多種信號輸出，一臺傳感器可同時測量液面、界面及多個溫度點，與其他液位變送器或液位計只可檢測單液面相比，有明顯的優勢，為客戶提供了多功能、方便安裝調試、節省費用的傳感器。

技術指標

1.  量  程：桿式150～5000mm，

軟纜式150～20000mm

2.工作溫度：測桿-40～120℃）

3.工作壓力：≤ 4.0Mpa

4.精  度：±1mm

5.測桿材料：304、316不銹鋼，不銹鋼襯四氟

6.防護等級：IP65

7.信號輸出：4-20mA+HART標準電流信號

特點

1.測量反應速度快；

2.穩定性及可靠性高；

3.多種輸出方式可供選擇；

4.安裝方便、不需定期校正和維護；

5.高分辨率、高精度；

6.結構精巧、環境適應性強、防污、防塵、耐高壓；

7.結構精巧、非接觸性量測，無磨損；
